Wygięte stemple – popularnie nazywane „gooseneck” (pol. gęsia szyja) stosujemy w przypadkach, kiedy chcemy zagiąć wąskie C i U kształtne elementy. W dalszej części artykułu przyjrzymy się bliżej tego rodzaju narzędziom, a następnie omówimy w jakich sytuacjach się przydają.
Czym charakteryzują się wygięte stemple?
Stemple typu „gooseneck” charakteryzują się posiadaniem w swojej budowie wybrania (wolnej przestrzeni) w strefie roboczej. Stemple tego rodzaju pozwalają nam na wykonanie bardziej skomplikowanych geometrii detali. Przyrównując je do swoich prostych odpowiedników, są większe i cięższe. Rezultatem otrzymanego zagięcia jest posiadanie mniejszej wytrzymałości nacisku prasy na metr.
Przykład stempla typu „gooseneck”
Ceowniki, profile – zastosowanie wygiętych stempli
Aby uzyskać wąski kształt litery U lub C w większości wypadków nie będzie można użyć standardowego prostego stempla. Powodem jest jego kształt i możliwa występująca w trakcie procesu gięcia kolizja z częścią roboczą narzędzia. W takim wypadku stosuje się wygięte stemple typu gęsia szyja, które nie stykają się z zagiętym już fragmentem obrabianej części.
Jeżeli nie będziemy posiadali w swoim asortymencie takich stempli będziemy musieli się pogodzić z brakiem możliwości wykonania takich elementów z jednego kawałka materiału.
Wygoda i więcej możliwości gięcia
Stemple te pozwalają na wykonywanie dużo bardziej zaawansowanych geometrii detali na prasie. Co za tym idzie, jesteśmy bardziej wszechstronni na rynku usług. Stempel z wybraniem, dodatkowo zamocowany na odwróconym zacisku pozwala nam na optymalizację gięcia C-eowników. Operator ma wpływ na obydwa zewnętrzne wymiary wyrobu, a tylko środkowy pozostaje „wynikowy”. Takie rozwiązanie pozwala na szybsze wprowadzenie korekt wymiarów i pewność ich zachowania, nawet jeżeli kąty ulegną nieznacznemu odchyleniu.
Wygięte stemple – praktyczne zastosowanie

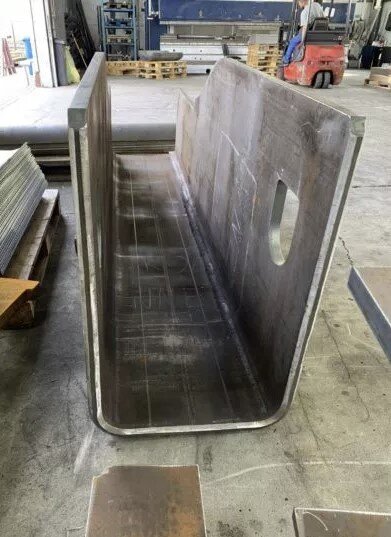

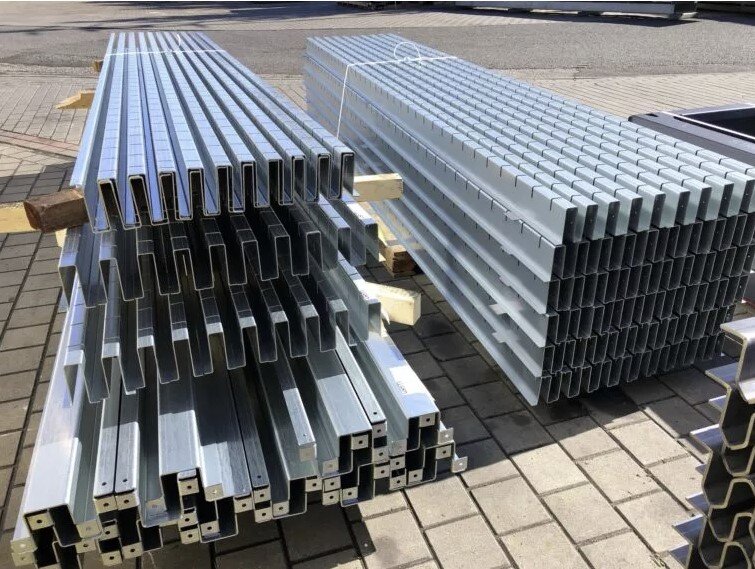

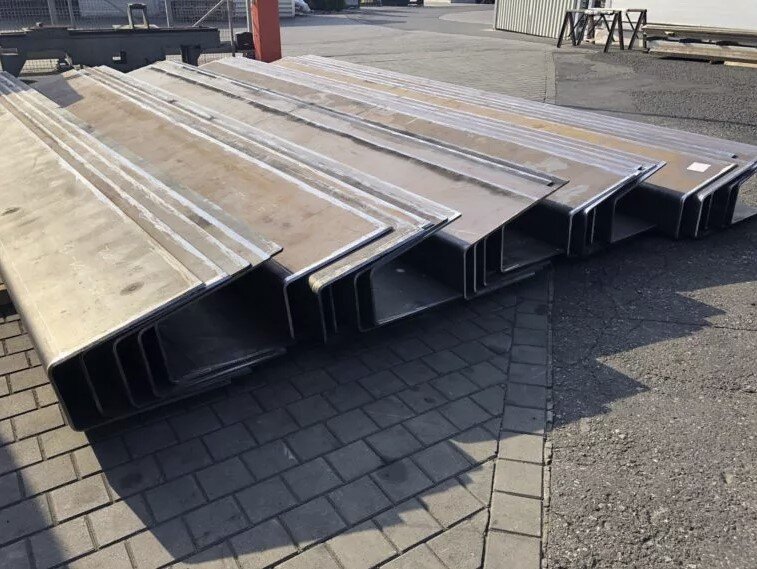

Zdjęcia poniżej pokazują kilka sytuacji, w których zostaną wykorzystane wygięte stemple. (źródło USM Czernikowo)
